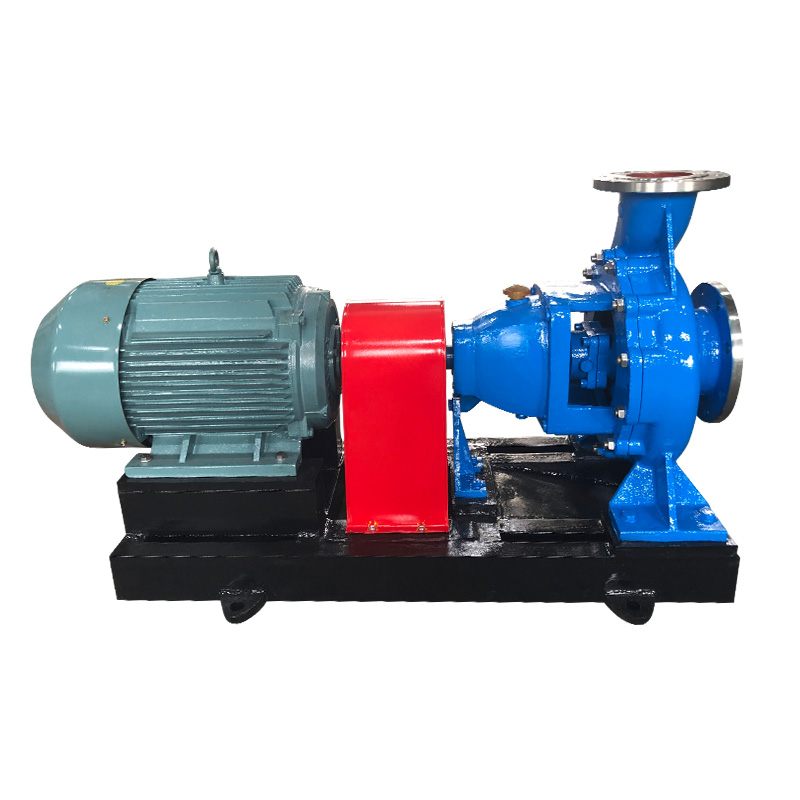

Aké špecifikácie definujú spoľahlivé petrochemické procesné čerpadlo?

Výber optimálneho Petrochemické procesné čerpadlo vyžaduje hlboké pochopenie dynamiky tekutín, materiálovej vedy a priemyselných noriem. Pre inžinierske obstarávacie tímy a operátorov závodov určujú technické špecifikácie prevádzkovú spoľahlivosť, intervaly údržby a celkové náklady životného cyklu v náročných prostrediach chemického spracovania. Táto komplexná príručka skúma kritické výberové kritériá, rámce zhody a pokročilé technológie čerpadiel prispôsobené pre priemyselné aplikácie.

Odvetvové štandardy a rámce súladu

API 610 vs. ANSI/ASME štandardy

Ropný a chemický priemysel funguje podľa prísnych noriem pre zariadenia, ktoré zaisťujú bezpečnosť a zameniteľnosť. Pochopenie rozdielu medzi týmito rámcami je nevyhnutné pre vývoj špecifikácií.

Špecifikácie procesného čerpadla API 610 riadia vysokovýkonné odstredivé čerpadlá v ropných, petrochemických a zemných plynových aplikáciách. Táto norma kladie dôraz na robustnú konštrukciu so špecifickými požiadavkami na:

• Ložiskové (OH), medziložiskové (BB) a vertikálne zavesené (VS) čerpadlá
• Minimálna životnosť ložísk 25 000 hodín (3 roky) pri menovitých podmienkach
• Plášte z liatej ocele alebo zliatiny dimenzované na minimálne 50 psi nad maximálny povolený pracovný tlak
• Rozmery komory hriadeľovej upchávky vyhovujúce mechanickým upchávkam API 682

Špecifikácie ANSI/ASME B73.1 riešiť horizontálne čerpadlá s koncovým saním pre chemické aplikácie so zameraním na:

• Rozmerová zameniteľnosť medzi výrobcami
• Konštrukcia so zadným vyťahovaním umožňuje vybratie rotora bez narušenia potrubia
• Možnosť nastavenia externého tesnenia
• Menovitý tlak je zvyčajne obmedzený na 24 barov (350 psi) a 300 °C (572 °F)

Pre zariadenia spracúvajúce uhľovodíky s teplotou nad 150 °C alebo tlakom nad 20 barov, Špecifikácie procesného čerpadla API 610 poskytnúť potrebné bezpečnostné rezervy a integritu materiálu.

Výber materiálu pre korozívne médiá

Petrochemické prostredie vyžaduje presné zladenie materiálov, aby sa predišlo katastrofickým poruchám. Bežné špecifikácie zliatin zahŕňajú:

• Nerezová oceľ 316L : Štandardné pre mierne kyslé a chloridové prostredia pod 50 ppm
• CD4MCu (ASTM A890 Grade 1B) : Duplexná nehrdzavejúca oceľ ponúkajúca vynikajúci ekvivalent odolnosti voči jamkovej korózii (PREN > 33) pre služby s morskou vodou a chloridmi
• Hastelloy C-276 : Zliatina niklu a molybdénu pre oxidačné a redukčné prostredie vrátane vlhkého chlóru a kyseliny sírovej
• Titánová trieda 2 : Výnimočná odolnosť proti korózii v chloridovom prostredí, obmedzená na maximálne 315°C
• 2205/2507 duplexná nehrdzavejúca oceľ : Cenovo výhodné alternatívy k superaustenitickým zliatinám s PREN 35-40

Výber materiálu musí zohľadňovať galvanickú kompatibilitu, keď rôzne kovy prichádzajú do styku s procesnými kvapalinami súčasne.

Konfigurácia konštrukcie odstredivého čerpadla

Previsnuté vs. usporiadanie medzi ložiskami

The odstredivé čerpadlo pre chemický závod výber zásadne závisí od hydraulických požiadaviek a dostupnosti údržby.

Previsnuté (OH) čerpadlá umiestnite obežné koleso na koniec hriadeľa vyložený za ložiskami:

• Jednostupňové konfigurácie pre hlavy do 300 metrov
• Kompaktný pôdorys znižuje požiadavky na základy
• Konštrukcia so zadným vyťahovaním umožňuje vybratie rotora bez narušenia motora alebo potrubia
• Obmedzenia: Obmedzenia vychýlenia hriadeľa pri vysokých špecifických rýchlostiach

Medziložiskové (BB) čerpadlá podoprite obežné koleso medzi dve ložiskové skrine:

• Jednostupňové (BB1) alebo viacstupňové (BB3, BB4, BB5) konfigurácie
• Axiálne delené plášte umožňujúce kontrolu bez narušenia hlavného potrubia
• Vyššia radiálna a ťahová zaťažiteľnosť
• Vyžaduje sa pre prietoky väčšie ako 1 000 m³/h alebo spád nad 400 metrov

Hydraulická optimalizácia výkonu

Výber najlepšieho bodu účinnosti (BEP) určuje dlhodobú spoľahlivosť. Prevádzka nad 80 – 110 % prietoku BEP vytvára:

• Radiálne tlakové zaťaženia zvyšujúce opotrebovanie ložísk
• Recirkulácia spôsobujúca kavitáciu obežného kolesa
• Priehyb hriadeľa prekračuje tolerancie hádzania čela tesnenia

Výpočty špecifických otáčok (Ns) usmerňujú výber geometrie obežného kolesa:

Ns = N x √Q / H^0,75

Kde N = rýchlosť otáčania (ot./min), Q = prietok (m³/h), H = dopravná výška na stupeň (m)

• Ns 500 – 1 500: Radiálne obežné kolesá pre aplikácie s vysokou hlavou a nízkym prietokom
• Ns 1 500 – 5 000: Obežné kolesá so zmiešaným prietokom pre aplikácie so strednou hlavou
• Ns 5 000 – 10 000: obežné kolesá s axiálnym prietokom pre služby s vysokým prietokom a nízkou hlavou

Tesniace technológie a kontrola emisií

Konfigurácie mechanického tesnenia

Environmentálne predpisy a bezpečnostné požiadavky poháňajú pokročilé tesniace riešenia Petrochemické procesné čerpadlo aplikácie.

Jednoduché mechanické upchávky vyhovujú zdravotne nezávadným a netoxickým zariadeniam s usporiadaním potrubí podľa plánu 11 (recirkulácia z výtlaku čerpadla do tesniacej komory) alebo plánu 13 (recirkulácia do nasávania čerpadla).

Dvojité beztlakové tesnenia (usporiadanie 2) zabezpečiť záložnú kontajnment pre nebezpečné kvapaliny pomocou plánu 52 (vonkajšia nádrž s cirkuláciou) alebo plánu 53A (tlaková bariérová kvapalina).

Dvojité tlakové tesnenia (usporiadanie 3) ponúkajú schopnosť nulových emisií pre prchavé organické zlúčeniny (VOC) a toxické chemikálie, využívajúc Plan 53B (systém cirkulujúcej bariérovej kvapaliny) alebo Plan 53C (tlakovanie piestového akumulátora).

Technológia magnetického pohonu

Petrochemické čerpadlo s magnetickým pohonom konfigurácie úplne eliminujú mechanické tesnenia prostredníctvom synchrónneho magnetického spojenia:

• Zadržiavací plášť : Hastelloy C alebo titánová konštrukcia oddeľujúca procesnú kvapalinu od atmosféry
• Magnetické materiály : Samárium-kobalt (SmCo) pre teploty do 350 °C, neodým-železo-bór (NdFeB) obmedzené na 150 °C
• Straty vírivými prúdmi : Kovové obaly vytvárajú teplo vyžadujúce cirkuláciu; nekovové (keramické) plášte eliminujú straty, ale obmedzujú menovité tlaky
• Ochrana chodu nasucho : Vyžaduje sa, aby sa zabránilo katastrofickému zlyhaniu počas kavitácie alebo suchej prevádzky

Účinnosť prenosu energie sa pohybuje v rozmedzí 85-95%, pričom straty sa prejavujú ako vyhrievanie plášťa kontajnmentu vyžadujúce výpočty nárastu teploty o 15-30°C.

Špecializované aplikácie a extrémne podmienky

Návrh procesu pri vysokej teplote

Výrobca vysokoteplotného procesného čerpadla schopnosti riešia problémy s tepelnou rozťažnosťou presahujúcou 400 °C:

• Podpora stredovej línie : Udržuje zarovnanie počas tepelného rastu, povinné nad 175 °C podľa API 610
• Pružné potrubné spoje : Prispôsobte zaťaženie trysky bez prenosu nadmerných síl na teleso čerpadla
• Chladiace bundy : Pri manipulácii s kvapalinami nad 300 °C udržujte teplotu ložiskového telesa pod 80 °C
• Postupy zarovnania za tepla : Overte zarovnanie spojky pri prevádzkovej teplote po počiatočnom zarovnaní za studena

Riadenie teplotného gradientu zabraňuje deformácii kritickej geometrie tesniacej komory a ložiskového puzdra.

Kryogénna a viacfázová manipulácia

Služby v oblasti skvapalneného zemného plynu (LNG) a kryogénnych chemikálií vyžadujú:

• Predĺžený dizajn kapoty : Izolujte studenú procesnú kvapalinu od ložísk a tesnení pri okolitej teplote
• Overenie krehnutia materiálu : Charpyho nárazová skúška pri minimálnych konštrukčných teplotách
• Obežné kolesá na manipuláciu s plynom : Špecializované konštrukcie induktorov alebo otvorené obežné kolesá zvládajúce 15-30 % objemových frakcií plynu

Stratégie údržby a správa komponentov

Implementácia prediktívnej údržby

Technológie monitorovania stavu predlžujú stredný čas medzi opravami (MTBR) pre kritické Petrochemické procesné čerpadlo aktíva:

• Analýza vibrácií : Limity rýchlosti podľa ISO 10816 (4,5 mm/s pre veľké čerpadlá, 7,1 mm/s pre menšie jednotky) zisťujú degradáciu ložísk a nevyváženosť obežného kolesa
• Monitorovanie tlaku/teploty v tesniacej komore : Včasné zistenie opotrebovania tesniaceho čela alebo zablokovania splachovacieho vedenia
• Súčasná analýza podpisov : Identifikuje odchýlku pracovného bodu čerpadla od BEP v dôsledku zmien zaťaženia motora
• Infračervená termografia : Lokalizuje prehriatie a poruchy mazania ložísk

Inventár a zameniteľnosť náhradných dielov

Diely na opravu chemických čerpadiel ANSI ťažiť z rozmerovej štandardizácie umožňujúcej obstarávanie z viacerých zdrojov:

• Kritické náhradné diely : Hriadeľ, ložiská, mechanická upchávka, trecie krúžky skrine, obežné koleso (dodacia lehota 12-18 mesiacov pre špeciálne zliatiny)
• Odporúčané náhradné diely : Tesnenia, O-krúžky, tesniace plochy, spojovacie prvky
• Kapitálové rezervy : Kompletná zostava rotora, kryt pre vysokohodnotné služby

Čerpadlá API 610 vyžadujú komponenty špecifické pre výrobcu z dôvodu zákazkového inžinierstva, čo si vyžaduje dlhodobé dodávateľské vzťahy a komplexné dohody o náhradných dieloch.

Obstarávanie a hodnotenie dodávateľov

Technické kritériá hodnotenia ponúk

Komplexné hodnotenie dodávateľov za odstredivé čerpadlo pre chemický závod obstarávanie zahŕňa:

• Hydraulické overenie : Svedecké testovanie výkonu podľa ISO 9906, stupeň 1 alebo 2, vrátane overenia NPSH a merania vibrácií
• Certifikácia materiálu : Správy o mlynských skúškach (MTR) s chemickým zložením a mechanickými vlastnosťami, pozitívna identifikácia materiálu (PMI) pre kritické zliatiny
• Manažment kvality : Certifikácia ISO 9001, zváračská kvalifikácia podľa ASME sekcie IX, postupy NDE (rádiografia, ultrazvuk, penetrant farbiva)
• Dokumentácia : Údajové listy API 610, výkonové krivky, nákresy rezov, návody na údržbu, zoznamy náhradných dielov

Analýza nákladov životného cyklu

Výpočty celkových nákladov na vlastníctvo uprednostňujú spotrebu energie a údržbu pred počiatočnými kapitálovými výdavkami:

LCC = C_počiatočná C_energia C_údržba C_výroba_strata - C_reziduálna

Náklady na energiu zvyčajne predstavujú 75 – 85 % celkových nákladov na životný cyklus čerpadiel s nepretržitou prevádzkou. Záruky účinnosti s ustanoveniami o náhrade škôd (zvyčajne 0,5 – 1,0 % sankcie za výpadok účinnosti) chránia záujmy obstarávania.

Profil spoločnosti: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Spoločnosť Jiangsu Huanyu Chemical New Materials Co., Ltd., založená v roku 1987, pôsobí ako špecializovaný výrobca v sektore priemyselných čerpadiel a zamestnáva viac ako 100 technických a výrobných zamestnancov. Spoločnosť integruje možnosti strojárskej výroby, tepelného spracovania, spracovania za studena a investičného liatia do jednotného výrobného rámca.

Portfólio produktov zahŕňa viac ako desať sérií chemických čerpadiel s viac ako 300 špecifikáciami, vyrobených z rôznych zliatinových materiálov vrátane nehrdzavejúcich ocelí 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titánu a 2520. Primárne produktové rady zahŕňajú jednostupňové jednostupňové chemické odstredivé čerpadlá, kvapalinové čerpadlá, čerpadlá s núteným obehom, fluórové plastové odstredivé čerpadlá, petrochemické čerpadlo s magnetickým pohonom jednotky, samonasávacie čerpadlá a potrubné čerpadlá.

Tieto konfigurácie produktov sa zameriavajú na rôzne procesné podmienky a charakteristiky médií v sektoroch chemického spracovania, rafinácie ropy, metalurgických operácií, výroby chemických vlákien a výroby elektrickej energie. Exportné trhy zahŕňajú Laos, Thajsko, Tanzániu, Malajziu a Rusko, ktoré podporujú rozvoj medzinárodnej priemyselnej infraštruktúry.

Zariadenie sa nachádza na rieke Yangtze v blízkosti mosta Jiangyin Yangtze River Bridge a zachováva strategické logistické výhody pre domácu a medzinárodnú distribúciu.

Často kladené otázky (FAQ)

Čo odlišuje API 610 od noriem čerpadiel ANSI v petrochemických aplikáciách?

Špecifikácie procesného čerpadla API 610 vyžadujú ťažšiu konštrukciu, vyššie menovité tlaky (až 200 barov oproti 24 barom) a špecifické materiálové požiadavky pre rafinérske služby. API 610 vyžaduje minimálnu konštrukciu z liatej ocele, tuhý dizajn hriadeľa s pomerom L3/D4 pod 60 a tesniace komory dimenzované pre mechanické upchávky API 682. Čerpadlá ANSI kladú dôraz na rozmerovú zameniteľnosť a dizajn zadného vyťahovania pre všeobecné chemické prevádzky pri nižších tlakoch. Pre uhľovodíky nad 150 °C alebo toxické prevádzky je zhoda s API 610 zvyčajne povinná.

Kedy by mali byť čerpadlá s magnetickým pohonom špecifikované pred konvenčnými uzavretými čerpadlami?

Petrochemické čerpadlo s magnetickým pohonom výber je indikovaný pre požiadavky na nulové emisie, toxické alebo karcinogénne kvapaliny (benzén, sírovodík), drahé procesné kvapaliny, kde únik predstavuje ekonomickú stratu, alebo vákuové služby, kde vniknutie vzduchu kontaminuje produkt. Obmedzenia zahŕňajú 85-95% účinnosť (oproti 95-98% pre konvenčné čerpadlá), teplotné obmedzenia založené na výbere magnetického materiálu (150°C pre NdFeB, 350°C pre SmCo) a režim katastrofického zlyhania, ak bežia nasucho. Počiatočné kapitálové náklady sú o 30 – 50 % vyššie ako u utesnených alternatív, čo je odôvodnené eliminovanou údržbou tesnenia a súladom so životným prostredím.

Ako si vyberiem materiály pre petrochemické prostredie s vysokým obsahom chloridov?

Výber materiálu vyžaduje výpočet ekvivalentného čísla odolnosti proti bodaniu (PREN = %Cr 3,3×%Mo 16×%N). Pre koncentrácie chloridov pod 1 000 ppm pri teplotách pod 60 °C stačí 316 l (PREN ~24). Stredné chloridy (1 000 – 10 000 ppm) vyžadujú 2205 duplex (PREN 35) alebo 904 l superaustenitické (PREN 34). Náročné prostredia s viac ako 10 000 ppm chloridu alebo teploty nad 100 °C vyžadujú 2507 duplex (PREN 40), Hastelloy C-276 (PREN 65) alebo titán. Výrobca vysokoteplotného procesného čerpadla dokumentácia musí overiť odolnosť proti zadretiu pre duplexné komponenty z nehrdzavejúcej ocele v rotujúcich zostavách.

Aké intervaly údržby by sa mali očakávať pre správne špecifikované petrochemické čerpadlá?

Pri správnej špecifikácii a prevádzke je možné dosiahnuť cieľovú strednú dobu medzi opravami (MTBR) 48-60 mesiacov. Medzi kritické faktory patrí prevádzka v rámci 80 – 110 % bodu najlepšej účinnosti, udržiavanie rezervy NPSH nad 1,5 metra (alebo NPSHA > 1,3 × NPSHR), monitorovanie rýchlostí vibrácií podľa ISO 10816 a implementácia systémov podpory tesnenia v súlade s API 682. Diely na opravu chemických čerpadiel ANSI dostupnosť a štandardizácia skracujú časy opravy na 8-24 hodín oproti 48-72 hodinám v prípade vlastných jednotiek API 610. Prediktívna údržba pomocou analýzy vibrácií a termografie zabraňuje katastrofickým poruchám.

Ako overím záruky účinnosti čerpadla počas obstarávania?

Vyžadovať overené testovanie výkonu podľa ISO 9906, stupeň 1 (vyššia presnosť) alebo stupeň 2 (štandardná akceptácia) v závode výrobcu. Testovanie musí pokrývať celý prevádzkový rozsah od vypnutia po vybehnutie, overovať výšku hlavy, prietok, výkon, požiadavky NPSH a úrovne vibrácií. Prijateľné tolerancie podľa API 610 zahŕňajú: hlavu ± 3 % pri BEP, účinnosť 0 % negatívnu toleranciu (žiadne zníženie zo záruky) a NPSHR 0 % (žiadne zvýšenie zo záruky). Zahrňte doložky o náhrade škody špecifikujúce 0,5 – 1,0 % z ceny čerpadla za 1 % výpadok účinnosti. Pre odstredivé čerpadlo pre chemický závod aplikácie vyžadujú efektívnosť medzi drôtom a vodou vrátane strát motora a prevodovky pre presné projekcie prevádzkových nákladov.

Referencie

• Americký ropný inštitút. (2010). API Standard 610: Odstredivé čerpadlá pre ropný, petrochemický priemysel a priemysel zemného plynu (11. vydanie). Washington, DC: API Publishing Services.
• Americká spoločnosť strojných inžinierov. (2012). ASME B73.1-2012: Špecifikácia pre horizontálne koncové sacie odstredivé čerpadlá pre chemický proces . New York: ASME.
• Americká spoločnosť strojných inžinierov. (2019). ASME časť IX: Kvalifikácia zvárania, spájkovania a tavenia . New York: ASME.
• Európsky výbor pre normalizáciu. (2012). EN ISO 9906:2012: Rotodynamické čerpadlá – Akceptačné skúšky hydraulického výkonu – Stupne 1, 2 a 3 . Brusel: CEN.
• Hydraulický inštitút. (2014). ANSI/HI 9. 6. 3-2012: Rotodynamické (odstredivé a vertikálne) čerpadlá – Usmernenie pre prípustnú oblasť prevádzky . Parsippany, NJ: Hydraulický inštitút.
• Medzinárodná organizácia pre normalizáciu. (2016). ISO 10816-7:2009: Mechanické vibrácie – Hodnotenie vibrácií strojov meraním nerotujúcich častí – Časť 7: Rotodynamické čerpadlá pre priemyselné aplikácie. . Ženeva: ISO.
• Karassik, I. J., Messina, J. P., Cooper, P., & Heald, C. C. (2008). Príručka k čerpadlu (4. vydanie). New York: McGraw-Hill.
• Lobanoff, V.S., & Ross, R.R. (1992). Odstredivé čerpadlá: Dizajn a aplikácia (2. vydanie). Boston: Butterworth-Heinemann.
• Stepanoff, A. J. (1957). Odstredivé a axiálne prietokové čerpadlá: teória, dizajn a aplikácia (2. vydanie). New York: John Wiley & Sons.
